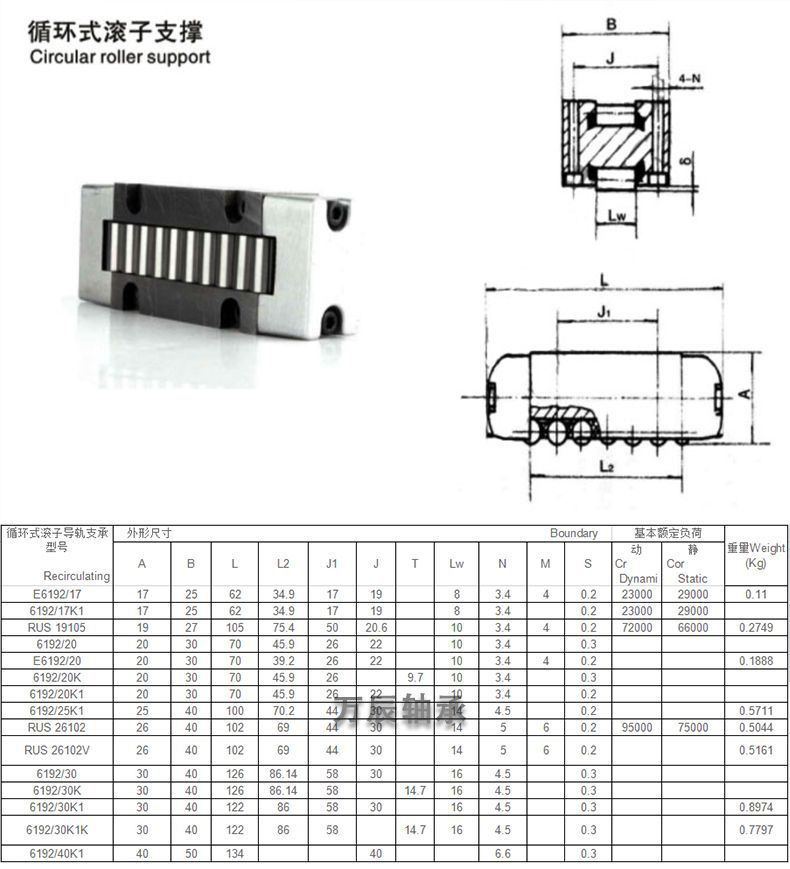

循環滾子支撐滑塊機床導軌塊
收藏
滾柱導軌塊是一種的直線運動滾動元件，具有較高的承載能力和較高的剛性，在反復動作、起動、停止、往復運動頻率較高的情況下可減少整機重量和傳動機構及動力費用；滾柱導軌塊可獲得較高的靈敏度和的平面直線運動。在重載或變載的情況下，彈性變形較小且能獲得平穩的直線運動，沒有爬行；滾柱導軌塊由于其滾動體——滾柱在滾動時導向好，能自動定心，故可提高機械的定位精度。 滾柱導軌塊主要由滑塊、滾柱及反向器組成。滾柱在經過焠硬并研磨的滑塊中做循環運動。為防止?jié)L柱從滑塊中脫落，將滾柱設計臺階滾柱，滑塊設計有特殊卡槽，使得滾柱有自動定心功能，運動時不偏移，有利于在載荷作用下運動靈活，使用壽命長。 滾柱導軌塊的精度主要由導軌塊的高度確定。同一平面內使用的多個滾柱導軌塊，為了得到均衡的載荷分布，必須保證同組滾柱導軌塊高度尺寸一致。高度偏差范圍一般為0~10um，成對滾柱導軌塊的高度尺寸變動量。 |
